烨弘轩电子最新到货 有最新批号 朱生 13410068358 微信同号 可提供样品 批量 方案 技术资料 技术支持 竭诚为您提供优质服务。需要查询更多产品 www.yhx-group.com 。

TLC6946RGER  TLC6946DBQR  有现货 可添加我们联系方式获取最优惠价格

原厂原包原标原装每一片都来自正规渠道每一片都可追溯

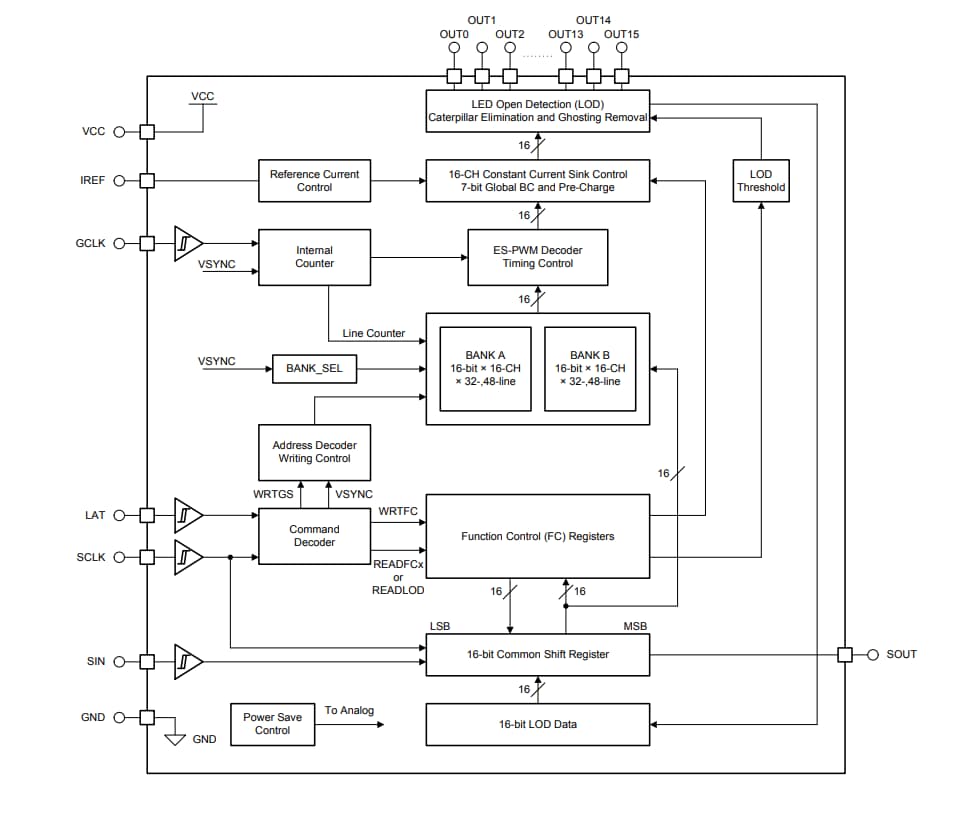

Texas Instruments TLC694x恒定电流LED驱动器提供高多路复用、高PWM分辨率和高刷新率。TLC694x LED驱动器具有16个通道，每个通道都有独立可调的65,536级PWM灰度控制。所有16个通道的最大恒定电流值由一个具有128级全局亮度控制的外部电阻设置，电流范围为0.3mA至25mA。

TLC694x器件集成了增强型电路来解决小间距LED显示应用中的各种显示问题。这些问题包括低灰度均匀性问题、耦合问题、重影问题和卡特彼勒问题。此外，该器件具有LED开路检测功能，可以通过串行数据接口端口读取结果。借助热关断和IREF电阻短路保护，确保更高的系统可靠性。智能省电模式将总电流消耗降至1mA（典型值），所有输出均关闭。

电源电压范围

VCC电压范围：3V至5.5V

VLED电压范围：高达VCC +0.3V

16个恒定电流阱通道

0.3mA至25mA（3V ≤ VCC ≤ 5.5V)

通道电流偏差：±1%（典型值）

设备当前偏差：±1%（典型值）

膝点电压低：0.3V（典型值）（10mA时）

7位（128级）全局亮度控制 (BC)

16位（65,536级）增强频谱PWM灰度控制

内置存储器支持32多路复用 (TLC6946) 和48多路复用 (TLC6948)

LED显示器性能增强

低灰度均匀性改进

消除低灰度耦合问题

消除重影问题和卡特彼勒问题

高速串行数据接口

数据移位时钟：33MHz（最大值）

灰度控制时钟：33MHz（最大值）

支持双边灰度控制

诊断和保护

LED开路检测 (LOD)

IREF电阻器短路保护 (ISP)

热关断 (TSD)

智能省电模式

单色、多色、全色LED显示器

高刷新速率LED视频显示器

高密度、小脚距LED矩阵显示器

TLC6946RGER  TLC6946DBQR  制造商: Texas Instruments

产品种类: LED照明驱动器

通道数量: 16 Channel

输出电流: 25 mA

输入电压: 3 V to 5.5 V

工作频率: 33 MHz

电源电流—最大值: 10 mA

最小工作温度: - 40 C

最大工作温度: + 85 C

安装风格: SMD/SMT

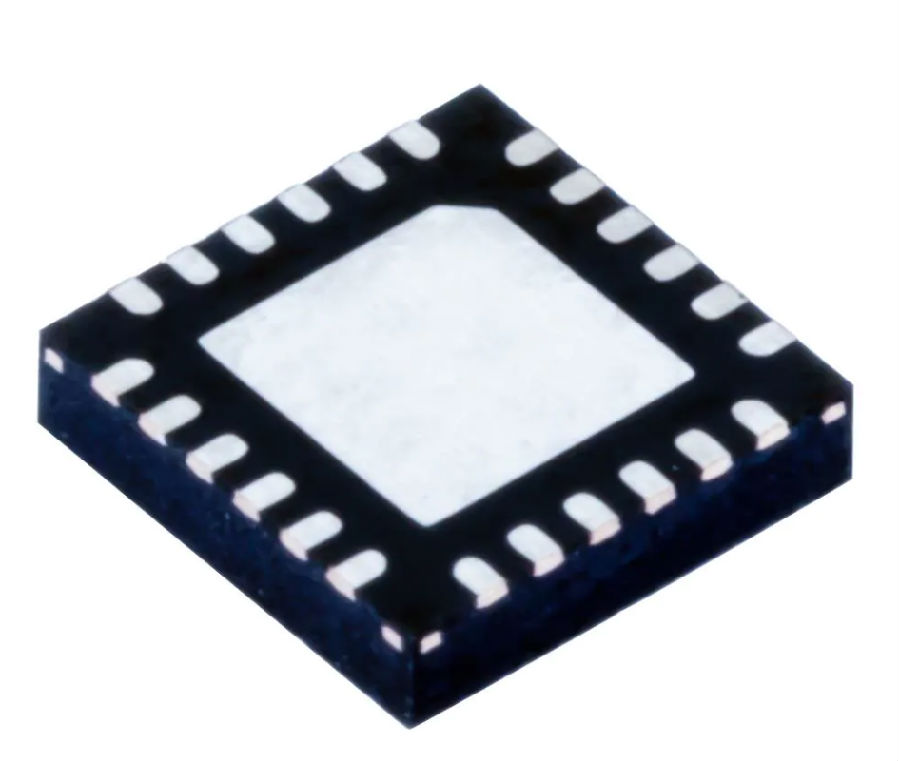

封装 / 箱体: VQFN-24

系列: TLC6946

封装: Cut Tape

封装: Reel

输出类型: Constant Current

产品: LED Drivers

类型: LED Display Driver

商标: Texas Instruments

高电平输出电流: - 2 mA

低电平输出电流: 2 mA

产品类型: LED Lighting Drivers

工厂包装数量: 3000

子类别: Driver ICs

TLC6946RGER

TLC6946DBQR

深圳市烨弘轩电子有限公司，我司2011年成立于中国经济特区深圳.我司专注于为全球电子企业提供优质的电子零件供应服务，竭力打造全球品牌元器件零售与批量供应中心。

专业经营各类电子元器件（集成电路IC，存储芯片，分立器件,电源,无源元件,连接器,继电器,传感器,光电子,开关,保险元件,紧固件,开发工具,变压器,测试与测量等）。

 我们以低成本提供全方位一站式电子元件供应链采购方案，包括但不仅限于电子元件紧急物料搜寻，电子元件齐套供应、电子元件降低成本的长期供应，库存寄售等一系列供应链解决方案。优势供应各类电子组件.

==================

深圳市烨弘轩电子有限公司 重点客户遍布中国内地 港 澳 台地区，另外欧美发达国家以及 一代一路沿线发展中国家我司也有大量长期合作的优质客户。

==================

深圳市烨弘轩电子有限公司 为一般纳税人 可开具17%增值税票 有合作基础可申请月结，延长账期等多种供货付款方式。

==================

公司经营目标：整合全球资源全 芯 全意为您服务。

公司服务宗旨：客户虐我千百遍，我待客户如初恋。

==================

主营 : 主动电子元器件 集成电路 IC 芯片 （AD TI MAX NXP ST LT XILINX ALTERA）等。

==================

联系方式: 您可以通过下面任意一种方式 联系到我们

企业网站：www.yhx-group.com

skype： pretying

阿里旺旺：cd_prety

微信号：yihuazhu666

销售经理：朱宜华 深圳市烨弘轩电子有限公司 深圳市福田区华强北街道振兴西路405栋616房

电话: 0755-82548684 多线

传真: 0755-82523504

手机: 13410068358

QQ : 746277983 1520285168

微信号: yihuazhu666

邮箱: zyh1818118@126.com

==================

烨弘轩电子郑重承诺：

我司所售物料 可提供样品 批量 方案 技术资料 技术支持。所有物料都是 原厂原包原标原装，每一片都来自正规渠道，每一片都可追溯。
